Bambus BPC Dielen - Montageanleitung / Verlegeanleitung

Mit WPC-POOLTERRASSE - BPC Terrassendielen haben Sie ein qualitativ hochwertiges Terrassensytem aus dem WPC Sortiment erworben.

BPC Bambus WPC Terrassendielen Alu Unterkonstrukion Überstand - max Überstand 5cm
BPC Bambus WPC Terrassendielen Alu Unterkonstrukion Abstand - max Verlegeabstand 40cm

WPC-POOLTERRASSE Adorjan - Bambus BPC Terrassendielen werden aus 60 % Bambus und 40% Verbundstoffen gefertigt. Dadurch ergeben sich besondere Eigenschaften, wie lange Lebensdauer und optische Beständigkeit. Damit der Wert ihrer Terrasse über lange Zeit erhalten bleibt, finden Sie im folgenden einige nützliche Tipps und Hinweise.

Allgemeine Montagerichtlinien:

  • Verarbeitung/Zuschnitt: BPC Systemdielen lassen sich mit gängigen Holzbearbeitungswerkzeug bearbeiten. Es ist auf eine feine Zahnung der Schnittwerkzeuge zu achten, um saubere Schnittkanten zu erhalten, bzw. größeren Verschleiß der Werkzeuge vorzubeugen.
  • Zur Verlegung verwenden Sie handelsübliche Werkzeuge wie kleine Handflex mit Aluscheibe bzw. Kapp-Gehrungssäge für Alu / WPC Profilzuschnitte, Wasserwaage, Gummihammer, Akkuschrauber mit Schraubaufsatz (Würth, Torx, Kreuz, -Bit), Bohrer, Maßband, Winkel, Auflageböcke...
  • Der Untergrund muß tragfähig und frostfrei angelegt sein (Beton, Pflaster, alte Terrassenbeläge, Schotter, Metallkonstruktionen, Streifenfundamente, Punktfundamente etc.)
  • Für die Verschraubung der Edelstahlklammern, Randwinkel,... Edelstahl A2 Schrauben in Verwendung mit Aluminium Unterkonstruktion verwenden.
  • Bei Anwendungen die eine baulich berechnete Zulassung benötigen (z.B. Balkone) ist ein statisch ausreichend bemessener tragender Untergrund als Auflage erforderlich. BPC Terrassendielen sind generell nicht als freitragende Konstruktionen auszubilden. (z.B. Balkone ohne geschlossene Unterkonstruktion )
  • BPC / WPC ist generell nicht für konstruktive Verschraubung geeignet (Geländer, Handlauf, Poolabdeckungen, Solarduschen,... Verschraubungen dürfen nicht direkt im BPC erfolgen und sollten durch den BPC Belag im tragfähigen Untergrund oder richtig dimensionierten Alu Unterkonstruktion verankert / befestigt werden).
  • Die tragende Funktion wird generell durch die Verwendung von formstabiler Aluminium Unterkonstruktion geschaffen (Verlege- Abstand max. 40cm) und die Verschraubung sollte immer durch die vorgebohrt und gesenkten Dielen in diese erfolgen.
  • Systemdielen können in Längsrichtung (Richtung der Hohlkammerprofilen und Riefelung) mit 1-2% Gefälle verlegt werden um den Ablauf des Regenwassers nicht zu hindern, so wird Staub und Blütenstaub bei Regen auch "abgespült" und man erspart sich einiges an Reinigung und Pflege oder Verlegung mit kleinem Gefälle ~1% um Pfützenbildung vorzubeugen.
  • Da Bodenbeläge im Aussenbereich ab einer Dielenfuge von 4mm als gestelzter Boden gilt und die wasserführende Schicht unter dem WPC Belag. Generell können die Dielen (wie bei Poolumrandungen meist notwendig) auch ohne Gefälle verlegt werden, ein durchsacken / durchhängen ist dabei zu vermeiden.
  • Maximaler Dielenüberstand  über der letzten Unterkonstruktion ist mit 5cm einzuhalten. Wenn der Dielenüberstand nur ~1cm beträgt ist auch die Alu- Randwinkel Verschraubung direkt in die Unterkonstruktion möglich.
  • Hinterlüftung  der Fläche berücksichtigen (besonders bei geschlossener Bauweise)
  • Grundsätzlich sind alle Verschraubungen auf WPC / ALU - vorzubohren und mit Kegelsenker zu senken (Details siehe Anleitung) und auf gemäßigtes Drehmoment achten. (Rutschkupplung Akkuschrauber - einstellen / anpassen)
  • Grundsätzlich ist rostfreie Verschraubung zu verwenden, der Kontakt der Alu Unterkonstruktion mit Stahl / Zink ist zu vermeiden.
  • Systemdielen sind ein natürliches Bambusprodukt, geringe Farbunterschiede und Oberflächen sind gewünscht, unterstreichen den natürlichen Holzcharakter.

Montageanleitung Bambus BPC / WPC Systemdielen:

Verlegung der Alu Unterkonstruktion:

WPC-POOLTERRASSE Systemdielen werden auf einer Aluminium - Unterkonstruktion verlegt, Standard Profile (ständig lagernd)  40x30mm / 30x30mm / 30x20mm / 50x30mm / 60x30mm, andere Profilabmessungen sind auf Anfrage erhältlich.

Aluminium ist formbeständiger und stabiler als WPC UK oder Holz. Ein Schwingen wird dadurch nahezu unterbunden.



Idealerweise wird die Unterkonstruktion auf einer Betonfläche bzw. auf Punktfundamenten in Schotter / Kiesbett verlegt.

Es ist darauf zu achten, dass Wasser unter den Unterkonstruktionsbahnen abfließen kann -> anheben der UK-Profile mittels Montageplatten / Stelzlager (können auch zum Einstellen des Gefälles verwendet werden).



Abstand der Unterkonstruktionsprofile stirnseitig zu Gartenmauern, Gebäudemauern, muss mind. 10 mm betragen.

Einzuhaltender Abstand der Unterkonstruktion zueinander für 150x25mm Systemdielen darf max. 40cm betragen!



Gefälle von 1-2% in Längsrichtung (Richtung der Hohlkamerprofile und Riffelung der Dielen) beachten.



Werden UK-Längen über 6m benötigt, so können die Aluminiumprofile mit gelochten Metallblättchen verbunden (verschraubt) werden (Abb. 2)



Es empfiehlt sich bei kleinen Flächen und Schrägen / Rundungen die Unterkonstruktion in Rahmenbauweise auszuführen.



Wenn möglich UK-Profile mit dem Untergrund mittels Nageldübel fixieren.


Gefälle von 1-2% in Längsrichtung (Richtung der Hohlkamerprofile und Riffelung der Dielen) wenn Gewünscht beachten.



Die Alu UK-Längen wird endlos verlegt, werden Längen über 6m benötigt, können die Aluminiumprofile ohne Stoß verlegt werden.



Es empfiehlt sich bei kleinen Flächen bzw. bei Schrägen / Rundungen die Unterkonstruktion in Rahmenbauweise auszuführen.



Wenn möglich immer die UK-Profile mit dem Untergrund mittels Nageldübel fixieren.

Verlege Abstand bzw. max. Spannweite der Alu UK-Profile auf Punktauflage:

Abstand bei Punktauflage z.B.: Montageplatten, Stelzlagern, Streifen-, Punktfundamenten aus Betonplatten / Betonsteine, die in ein frostsicheres, tragfähiges Schotterbett eingelegt werden.



Zum Beispiel 50x50cm Betonplatten / 100x25x5cm Betonrandsteine auf der im unten angegebene Abstand die Aluminium Unterkonstruktion fixiert werden sollte.



Stärkere / höhere Alu-UK-Profile haben eine größere Biegefestigkeit und Abstände zwischen den Auflagen können größer gewählt werden.

BPC / WPC Alu Unterkonstruktion - Spannweite bei Punktauflage auf -

Stelzlager / Montageplatten / Streifenfundamente / Terrassen- Betonplatten:

BPC WPC Terrassendielen Alu UK Abstand Spannweite Aluminium Unterkonstruktion Stelzlager Plattenlager Montageplatten Terrassenplatten Betonplatten
(Bild zum vergrößern anklicken)

Alu-Profil - max. Abstand ‘A‘ - max. Spannweite Alu Unterkonstruktion:


20 x 30mm - "A" max. 45cm

30 x 30mm - "A" max. 55cm
40 x 30mm - "A" max. 65cm    (40mm hochgestellt)

50 x 30mm - "A" max. 80cm    (50mm hochgestellt)

60 x 40mm - "A" max. 100cm   (60mm hochgestellt)

Verlegung WPC-POOLTERRASSE BPC Systemdielen:

Die Oberseite der Diele ist die fein geriffelte Seite. Diese sieht im verlegtem Zustand holzähnlicher, edler und natürlicher aus.

Praktischer Grund: Die Seite mit feiner Riffelung ist auch im nassen Zustand rutschfester und feine Kratzer oder Verschmutzungen fallen weniger auf, als bei größeren glatten Flächen.


Die Dielen können natürlich gerne nach Geschmack mit fein oder grob geriffelter Seite nach oben verlegt werden.



Wenn möglich, Ausrichtung der Profile immer von der Fassade weg, um den Wasserablauf zu gewährleisten. Abstand zu festen Bauteilen ca. 8-10 mm.


Maximale Dielen- Lieferänge 580cm, Verlegung von längeren Flächen sind im Verband mit Dielenstoß möglich.



Anfangsdiele auflegen und ausrichten und am Rand mittels Anfangsklammer oder Verschraubung von oben oder seitlich auf der Unterkonstruktion befestigen (sichtbarer Schraubenkopf wird später mittels Randleiste verdeckt).



Verschraubungen in WPC grundsätzlich (Schraubendurchmesser minus 1-1,5mm) vorbohren und senken.



Restliche Dielen werden mit den 4mm Befestigungs- Klammern aufgesetzt, zusammengeschoben und die Klammern mit der Unterkonstruktion mittels selbsbohrenden Edelstahl (A2) Schrauben verschraubt.

Bambus BPC Dielen WPC Terrassendielen Montage Verlegeanleitung WPC POOLTERRASSE Jörg Adorjan
(Bild zum vergrößern anklicken)

BPC Dielen maximaler Dielenüberstand/ Bodenaufbau / Dielenstoß / Randwinkelmontage

Bambus BPC WPC Terrassendielen Montageanleitung Dielen Überstand Wpc Dielen Stoß WPC POOLTERRASSE
(Bild zum vergrößern anklicken)

BPC Dielen: 2,5cm + Klammer 0,2cm + Alu UnterkonstruktionBodenaufbauhöhe



BPC 2,5cm + 0,2cm UK 20 x 30mm = Höhe 4,7cm

BPC 2,5cm + 0,2cm + UK 30 x 30mm = Höhe 5,7cm

BPC 2,5cm + 0,2cm UK 40 x 30mm = Höhe 6,7cm (stehend) oder  Höhe 5,7cm (liegend)

BPC 2,5cm + 0,2cm UK 50 x 30mm = Höhe 7,7cm

BPC 2,5cm + 0,2cm UK 60 x 30mm = Höhe 8,7cm



Andere Aluminium Unterkonstruktion Abmessungen gerne auf Anfrage.



Der maximale Dielenüberstand sollte 5cm nicht überschreiten.

Bambus BPC WPC Terrassendielen Montageanleitung WPC Dielenstoß WPC POOLTERRASSE Adorjan
(Bild zum vergrößern anklicken)

Bei Stoßverbindung einen Abstand von 3-5mm vorsehen und die UK-Profile mit einem Abstand von ~3cm nebeneinander verlegen.

Bambus BPC WPC Terrassendielen Montageanleitung WPC Randwinkel WPC POOLTERRASSE Adorjan
(Bild zum vergrößern anklicken)

Aluminium Abschlusswinkel / Randwinkel:

Aluminiumwinkel Randwinkel pulverbeschichteten in fassadenqualität im Farbton der Terrasse auf Anfrage gerne auch Alu natur- eloxiert (silber)

Länge 6m oder 3m Stangen - verschiedenen Schenkelmasse (zur Abdeckung / Verblendung der Unterkonstruktion):



-4cm x 4cm (Höhe)

-4cm x 6cm (Höhe)

-4cm x 8cm (Höhe)



Diese Aluminiumwinkel können als Abschluss der WPC-Dielen an sämtlichen senkrechten Sichtflächen montiert werden.



Randwinkel Montage:


-Verschraubung Randwinkel durch BPC in die Alu Unterkonstruktion.

Randwinkel / Auftrittskanten müssen bei Stufen / Treppen (Auftritt) direkt mit der Aluminium Unterkonstruktion verschraubt werden.



A: Schneiden Sie die Winkel mit einer handelsüblichen Kappsäge (Hartmetallblatt) im Eckbereich auf Gehrung (45°). Montieren Sie immer eine Seite, bevor Sie die nächste zuschneiden.



B: Den Aluminiumwinkel an der richtigen Position auflegen und von oben mit Markierstift den Bohrpunkt anzeichnen.

Die Verschraubung sollte am Anfang des Winkels und dann mindestens bei jeder vierten Diele erfolgen.

Versuchen Sie dabei beim Vorbohren mit 2,5-3mm Bohrer den senkrechten Mittelsteg der Diele zu treffen. Das Bohrloch mit Kegelsenker vorsichtig versenken, damit der Schraubenkopf bündig abschließt.



C: Edelstahlschrauben (Torx) 4,0 x 40 mm mit Akkuschrauber (Schraubfunktion) einschrauben. Sollte darunter ein Aluminiumprofil laufen, dieses ebenfalls mit vorbohren.

BPC WPC - Pflegeanleitung / Pflegeempfehlung:

Allgemeine Pflege

Saugen oder regelmäßiges kehren mit harten Borsten.

Grundreinigung 2x im Jahr mit Seifenwasser / WPC-Reiniger (Bondex,...), Bürste

und späteres abspülen. Hochdruckreinigerbeständig (min. Abstand ca. 20 cm)

Fettflecken

Moos / Schimmelflecken

Reinigung mit warmen Seifenwasser & Schwamm oder Bürste.

(Waschpulver ohne Bleichmittel eignet sich auch sehr gut)

Rotwein / Kaffee

Ketchup / Brombeere...

Alltägliche Verschmutzungen lasen sich meist mit Seifenwasser & Schwamm...

und etwas "Geduld" entfernen. Nach der Vorreinigung und eingen Tagen der

UV-Strahlung ausgesetzt ist ein Großteil der Flecken nicht mehr zu erkennen.

Öl- Rostflecken

Reinigungs Alkohol mit weichen Tuch oder Schwamm.

Verwitterung / Kalkflecken

Trocken vorreinigen später mit warmen Wasser, Bad-Kalkreiniger oder WPC-

Reiniger, so lassen sich die meisten Ablagerungen entfernen und abspülen.

Schnee / Eis

Schneschaufel mit Kunststoff-Kante in Rillen-Richtung für losen Schnee.

Caliumchlorid oder Streu- Auftausalz zum schmelzen von Schnee und Eis.

Gartenmöbel, Aufsteller

Harte Kanten können die Oberfläche der Dielen beschädigen, zum Schutz empfehlen Wir Gummifüße / -Unterlagen.

Das abdecken von Flächen sollte vermieden werden, Staunässe kann zu Schimmel- und Moosbildung und führen.

Kratzer / Restflecken

Mit Schleifpapier mittlere bis grobe Körnung, unter leichtem Druck in Rillen-

Richtung vorsichtig ausschleifen.

Schleifpapier eignet sich auch gut um hartnäckige Verschmutzung zu entfernen.

BPC / WPC Terrassenbelag - Untergrund / Unterbau - frostfreie / tragfähige Verlegung von Streifen / Punktfundament in Schotter / Kiesbett:

Untergrund - Unterbau:

Der natürlich gewachsene Boden wird als Untergrund, Bodenschüttungen und Betonflächen als Unterbau bezeichnet.

In jedem Fall muss der Unterbau eben sein und ein Gefälle von mindestens 1-2 % aufweisen, um eine einwandfreie Entwässerung zu ermöglichen.

Frostsicherheit des Untergrundes bzw. des Unterbaues ist erforderlich, um spätere Verwerfungen zu vermeiden.


Die Tiefe des Aushubs richtet sich nach folgenden Punkten:

Der geplanten Belastung, (Fußgänger, Autos, LKW, etc.), der Festigkeit des anstehenden Bodens (geschütteter Boden erfordert tieferen Aushub als grobkornreiches, gewachsenes Substrat), dem vorgesehenen Material für die Tragschicht (Kies, Schotter, Beton) und nach der Stabilität der Streifen- Punktfundamente bzw. Betonplatte ~10-15cm mit Baustahlgittermatte.


Bei ungünstigen Verhältnissen kann somit ein Gesamtaufbau von 50 cm und mehr erforderlich werden.

Wichtig ist, dass das anstehende Erdreich einigermaßen fest ist. Geschüttete Böden oder von Regenperioden durchnässte Flächen eignen sich nicht zur Befestigung. Gegebenenfalls ist tiefer auszukoffern oder der Untergrund durch Verdichtung zu verbessern.


Die Verlegung im Freien kann im Kiesbett erfolgen, wobei eine Verlegung auf Betonplatte ~10-15cm empfohlen wird.

In jedem Fall ist aber ein geeigneter Untergrund bzw. Unterbau die Voraussetzung für einen dauerhaften Unterbau mit hoher Belastbarkeit und langer Lebensdauer.


Verlegung im Kiesbett:

Bodenschüttungen "BK 0/45" bis "BK 0/63" sind gut zu verdichten (gegebenenfalls mit einer leichten Rüttelplatte).

Vor dem Verlegen der Streifen- Punktfundamente muss die Pflasterbettung in der geforderten Querneigung und dem gleichen Genauigkeitsgrad wie die fertige Bodenbelag abgezogen werden.


Die Streifen- Punktfundamente werden in feinkörnigem Kies, Splitt "BK 2/4" bis "BK 4/8" mit Größtkorn von 8 mm verlegt.

Die Dicke des Kiesbettes soll mindestens 3 cm bis 5 cm betragen.

(Abkürzung: BK= Brechkorn)

Frostsichere Ausführung für Gartenwege und BPC / WPC Terrassen (ohne PKW-Verkehrslast)

WPC Alu Unterkonstruktion auf Streifenfundament - Punktfundament Kies Schotterbett frostfrei tragfähig Terrasse
(Bild zum vergrößern anklicken)

Lagerung:



BPC / WPC ist speziell für die Verwendung im Außenbereich konzipiert. Trotzdem empfehlen wir bei längerer Aufbewahrung vor der Verlegung, die Dielen trocken zu lagern! Legen Sie die Dielen auf einen ebenen Untergrund. Wenn möglich mit einer wasserdichten Plane abdecken, um Wassereinschlüsse zwischen den einzelnen Dielen zu verhindern.

BPC WPC Dielen System Schitt wpc-poolterrasse

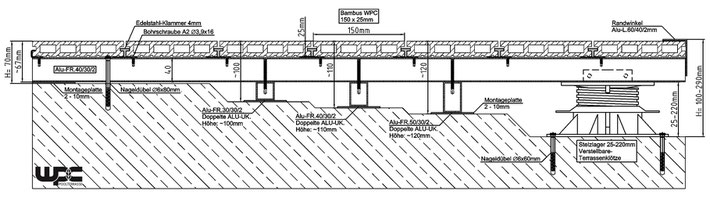

Montagevarianten (zum Vergrößern Bild anklicken)

LED Beleuchtung ‘Garden-Lights‘

Verkabelung und Netzadapter:



Bitte die Montagehinweise in der Verpackungseinheiten der einzelnen Geräte beachten. Grundsätzlich alles Plug&Play Montage im Niedrig-Voltbereich.



Benötigtes Werkzeug für "Sirius" und "Brevus" LED Einbauleuchten für BPC Dielen: Dosenbohrer 60mm Durchmesser und Bohrmaschine

Die Hinweise auf dieser Montageanleitung sollen nur unterstützend wirken, da verschiedene Projekte oftmals ein individuelles Montagesystem erfordern. Wir wünschen Ihnen ein gut es Gelingen bei der Verwirklichung Ihres Projektes und stehen bei Rückfragen gerne zu Ihrer Verfügung! WPC POOLTERRASSE Adorjan, T: 0664/5241117, E: adorjan@wpc-poolterrasse.at
